STAR走心機

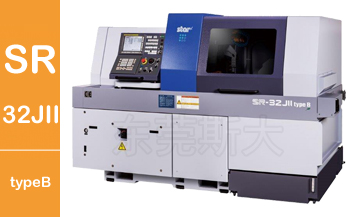

日本斯大STAR數控走心機床SR-32JIItypeB

	加工最大直徑	φ32mm
	加工最大長度	320mm / 80mm(無導套)
	加工能力
	C 軸功能	主軸 + 副主軸
一、斯大走心機SR-32JIItypeB采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。
二、斯大走心機SR-32JIItypeB采用傾斜型燕尾槽導軌構造，這樣切削點近接處X、Y軸構成放射狀，機械剛性提高，還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1)，減少切削抵抗力矩的負重，使X軸、Z軸方向的刀架臺剛性提高，由于這個斯大自豪的具有專利的刀架臺構造，實行了刀具壽命延長和長時間連續加工時的穩定精度。
三、斯大走心機SR-32JIItypeB具備導套無導套互換功能，針對短尺寸零部件使用無導套功能，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低。
四、斯大走心機SR-32JIItypeB橫向鉆孔5軸單元下方2軸，采用模塊化設計，可根據工件需要自由安裝可交換式工具，實現工藝的靈活性，通過功能模塊的組合，輕松實現各種變化，以此獲得機床的最佳結構。
五、斯大走心機了進一步實現多樣化復合加工，充實了背面?zhèn)鹊墓δ埽瑥亩诒趁娴都芘_(tái)配備8軸鉆孔單元，并搭載Y2軸滑動部采用燕尾槽構造，提高背面刀架臺的剛性。

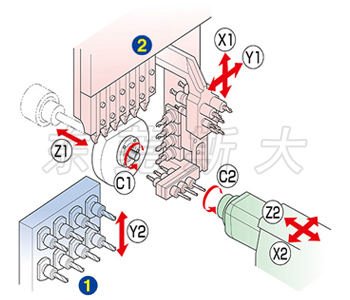

刀架臺運動圖		刀架臺結構種類	刀具參數
	①	橫向鉆孔單元5軸型	車刀(□16mm) 正面固定工具背面固定工具回轉工具可交換式工具	6把 5把 5把 3把 2Pos
	①	橫向鉆孔單元6軸型	車刀(□16mm) 正面固定工具背面固定工具回轉工具	6把 5把 5把 6把
	②	背面4軸單元	背面加工工具固定工具回轉工具	8把 max.8把 max.8把

項目		SR-32JII type B
		橫向鉆孔單元5軸型	橫向鉆孔單元6軸型
最大加工直徑		φ32mm
主軸箱最大行程	導 套規 格	320mm
	無導 套規 格	80mm
車刀把數		6把（□16mm）
5 軸套筒座	刀具把數	正面加工固定刀具5把
		背面加工固定刀具5把
	最大鉆孔能力	φ13mm
	最大切削攻絲能力	M12XP1.75
動 力刀具	刀具把數	側面旋轉刀具：3把(ER20) 可交換式工具：2pos	側面旋轉刀具：6把(ER16)
	最大鉆孔能力	φ10mm
	最大切削攻絲能力	M8XP1.25
	最大轉 速	橫向鉆孔刀具：max.6,000min^-1可交換式刀具：max.8,000min^-1	max.6,000min^-1
	電機	2.2kw(連續) / 4.0kw(5分/30%ED)
速進 給速度		35m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2)
主軸分度		C軸控制
主軸轉 速		max.8,000min^-1
主軸電機		7.5kw(連續) / 11kw(10分/25%ED)
機 械尺寸（長 X 寬 X 高）		2,690 X 1,345X 1,780mm
機 械重量		4,100kg
電器設 備功率		8.8KVA

項目			SR-32JII type B
最大夾持直徑			φ32mm
最大接取制品長			125mm
最大制品突出長			45mm
背面 8 軸單元	刀具把數		8把
	最大鉆孔能力	固定刀具	φ13mm
		動 力刀具	φ8mm
	最大攻絲能力	固定刀具	M10XP1.5
		動 力刀具	M6XP1.0
副主軸分度			C軸控制
副主軸轉 速			max.8,000min^-1
副主軸電機			3.7kw(連續) / 5.5kw(10分/40%ED)
